挤压机结构与特点

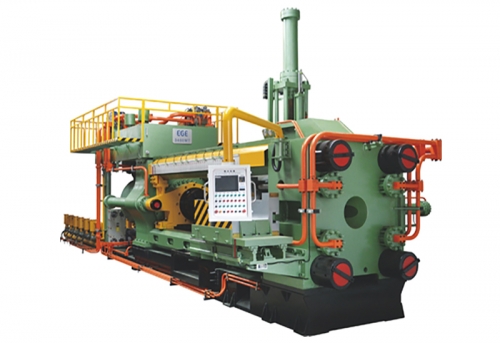

一、挤压机结构

挤压机主要由三大部分组成：机械部分、液压部分和电气部分。

机械部分由底座、预应力框架式张力柱、前横梁、活动横梁、X型导向的挤压筒座、挤压轴、供锭机构、残料分离剪、滑动模座等组成。

液压系统主要由主缸、侧缸、锁紧缸、穿孔缸、大容量轴向柱塞变量泵、电液比伺服阀（或电液比例调节阀）、位置传感器、油管、油箱及各种液压开关组成。

电气部分主要供电柜、操作台、PLC可编程序控制器、上位工业控制机和显示屏幕等组成。

二、机器特点

（1）整机结构采用四柱卧式、油箱上置。具有结构新型、排列整齐、维修方便等特点。

（2）活动横梁采用四点定位、中心可调、合理的工模具设计能大大的降低生产成本。

（3）可设定不同的挤压工艺，采用随动及固定针方式挤制不同孔径的管材。

（4）液压件采用大流量插装阀系统，密封性能好、温升低。

（5）电气件采用PLC产品，可靠灵敏。
